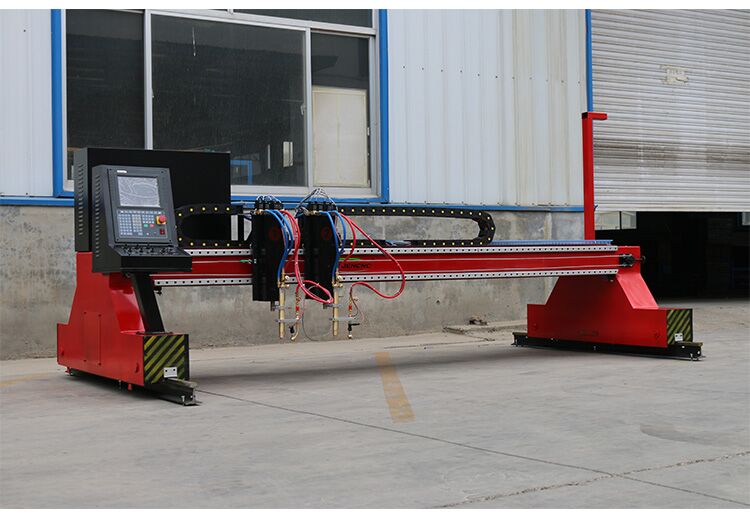

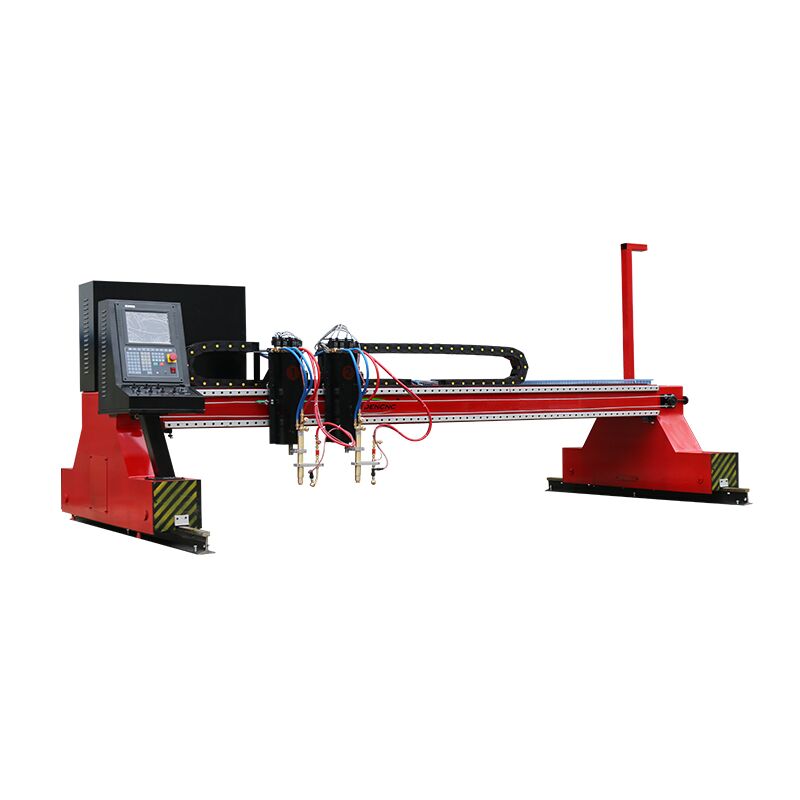

重型数控火焰等离子切割机，该机型造形美观、低重心、运行平稳，可以和国内外各种数控系统配用，它还可以装置任何型号的等离子切割系统，使用在有效切割范围内进行切割。
该型切割机亦为龙门式结构，横向跨度有2m-10m等多种规格，均采用双轴心导轨、双边驱动，可根据用户要求配置多把火焰、等离子割炬及配套自动调高系统，可配置成数控切割与直条切割两用，以及相贯线使用.两边分别以齿轮齿条传动，工业造型结构，先进的人性化工控技术，配置高端等离子系统、传动系统、控制系统，其主要优点是速度快、切割精度高，主要针对中厚和薄板切割。可选配自动调高系统。
整机采用国标8mm钢板激光下料而成，上面跟后面折弯而，提高刚性，移动前板使用龙门刨床加工而成，大大提高整机刚性，延长使用寿命。整 机结构合理按照黄金分割比例设计.它采用了常规的中央电气控制柜和中央集中气路控制的方式设计,线缆气管布局合理,机器具有良好的接地和电磁干扰性能,可以根据客户不同的要求配置不同数量的等离子火焰切割头来满足不同客户的要求。
1、横粱采用箱式结构．钢性好、辅度离小惯性小；
2、横向导向为优质高精度双轴芯导向导轨，传动平稳准确；
3、纵向采用特制优质离精度重型钢轨配杠杆自动导向结构，运行灵活平稳；
4、夹持结构采用万向可调夹持器，可进行角度调整；
5、自动点火、自动调高(电容或弧压)；
6、数控编程为基于|AutOCAD的特制机床配套专家版软件；
7、数泾系统采用上海交大或美国海宝EOG瞰控系统；
8、采用日本松下伺服电机行星齿轮减速机；
9、可选配一手动火焰割枪，方便残料清理。
| 名称 | 数量 | 单位 | 型号 | |
| 机械 部分 | 机架 | 1 | 套 | 佳梆数控 |
| 横向导轨 | 3.5 | 米 | 双轴心直线导轨 | |
| 纵向导轨单侧 | 8.0 | 米 | 24公斤精磨路轨 | |
| 等离子割枪 | 1 | 套 | 300割枪（水冷） | |
| 等离子电源 | 1 | 套 | 成都华远LGK-300IGBT | |
| 电磁阀 | 4 | 个 | 台湾亚德客 | |
| 火焰割炬 | 1 | 套 | 无锡翔征 | |
| 自动点火 | 1 | 套 | 无锡翔征 | |
| 齿轮齿条 | 若干 | 米 | 1.5模精密齿条 | |
| 氧气燃气管 | 若干 | 韩国三山 | ||
| 横向拖链 | 若干 | 尼龙工程拖链 | ||
| 配电箱 | 1 | 个 | 佳梆数控 | |
| 电气 | 弧压调高 | 1 | 套 | 上海交大（嘉兴力德） |
| 开关电源 | 2 | 个 | 上海冠洋 | |
| 继电器 | 个 | 日本欧姆龙 | ||
| 空气开关 | 1 | 1 | 正泰 | |
| 限位开关 | 6 | 个 | 日本欧姆龙 | |
| 控制 | X轴电机驱动器 | 1 | 套 | 北京和利时 |
| Y轴电机驱动器 | 2 | 套 | 北京和利时 | |
| X轴电机 | 1 | 套 | 台州百格拉 | |
| Y轴电机 | 2 | 套 | 台州百格拉 | |
| 减速机 | 3 | 套 | 行星减速机 | |
| 数控系统 | 1 | 台 | 交大F2300 | |
| 软件 | 套料软件 | 1 | 套 | Starcam |
是针对金属板材下料的数控设备。能实现对各种金属材料按任意图形的下料切割。割口粗糙度可达25（▽2），切割后的割口面一般情况下不需要进行表面加工。具有自动化程度高、使用方便、精度高、可靠性高、操作、维护非常简便等优点，广泛适用于各种机械制造业中作金属板材的下料切割。配10.4″VGA彩色液晶显示器，系统带自动诊断功能。该型数控切割机为龙门式结构，横向跨度有3m、4m、5m、6m等多种规格，均采用双边伺服驱动，切割方式为火焰与等离子两用，带自动点火及自动调高装置。纵向导轨长度每节2m,可按用户要求配置加长导轨及加宽横梁跨距；还可根据用户要求配置多把割炬或异型切割和抽条切割两用。基本配置为：斯达特SH-2200H数控系统，外形尺寸4*6米，有效切割3.2*10.5米，两把数控割炬（2把火焰割炬或1把火焰+1把等离子割炬），均带自动点火及自动调高装置，双轴芯直线导轨、双边伺服驱动。
龙门式结构，横向跨度有2m-10m等多种规格，均采用双轴心导轨、双边驱动，可根据用户要求配置多把火焰、等离子割炬及配套自动调高系统，可配置成数控切割与直条切割两用，以及相贯线使用. 两边分别以齿轮齿条传动，工业造型结构，先进的人性化工控技术，配置高端等离子系统、传动系统、控制系统主要针对中厚板切割。
用于钢结构行业板条切割；适用于各种碳钢/锰钢等金属材料的大、中、小型钢板抽条切割细聊，提高板材利用率，省时省料省人工。
主要应用的行业：钢结构、钢模板、路桥机械、船舶设备、阀门等、

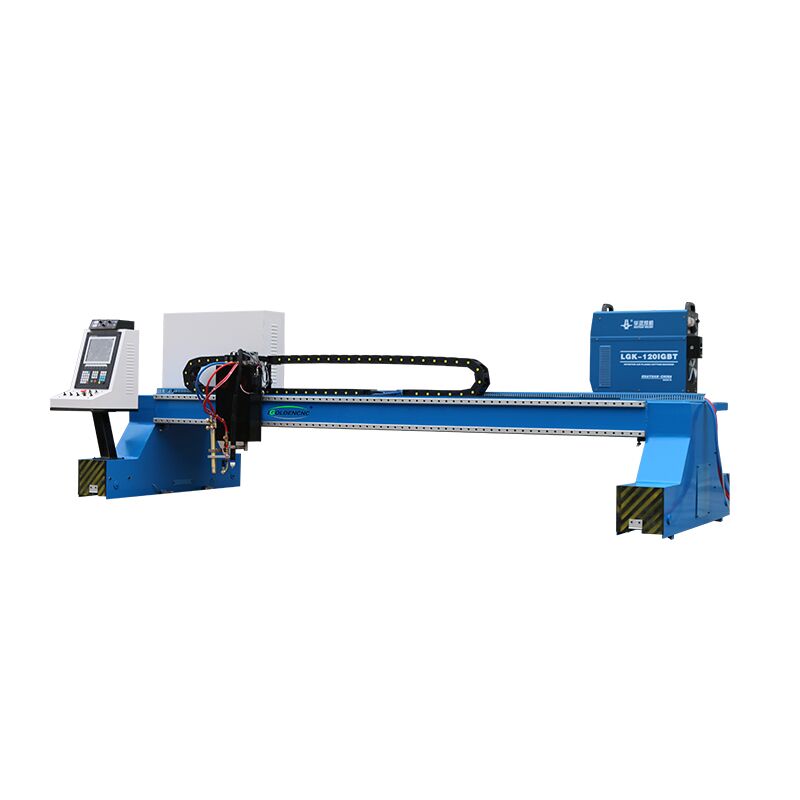

龙门数控火焰等离子切割机与大型龙门切割机一样,可以切割山直线和圆弧构成的任意平面形状零件,图形动静态显示,直观易学,可直接在机器上编程,也可在电脑上绘制或利用现成的CAD文件通过随机附赠的软件直接转换为G代码程序文件,通过U盘传输到机器里,实现切割。
龙门式结构，横向跨度有2m-10m等多种规格，均采用双轴心导轨、双边驱动，可根据用户要求配置多把火焰、等离子割炬及配套自动调高系统，可配置成数控切割与直条切割两用，以及相贯线使用. 两边分别以齿轮齿条传动，工业造型结构，先进的人性化工控技术，配置高端等离子系统、传动系统、控制系统主要针对中厚板切割。
