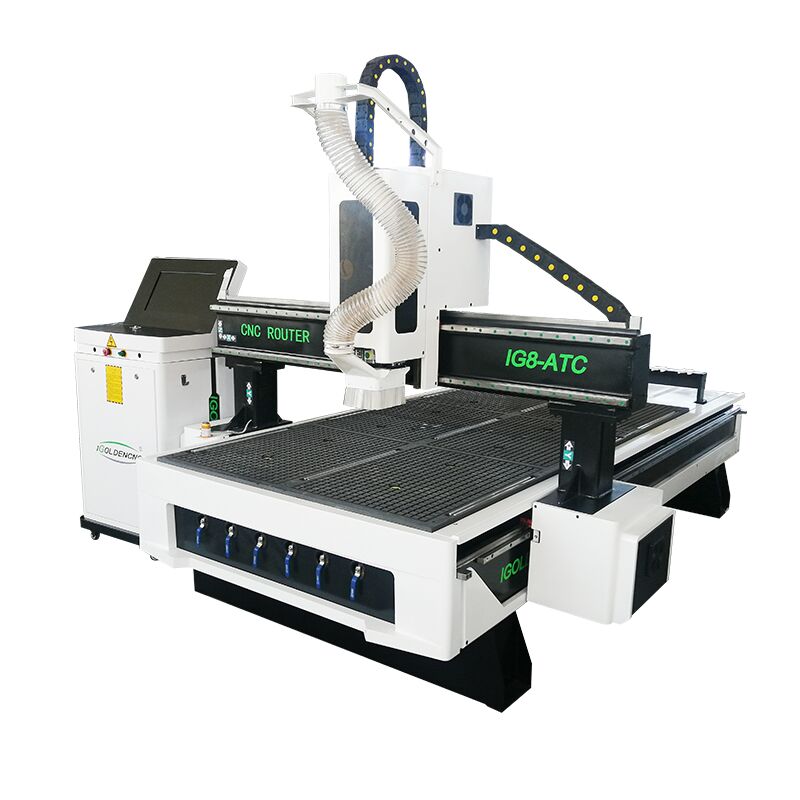

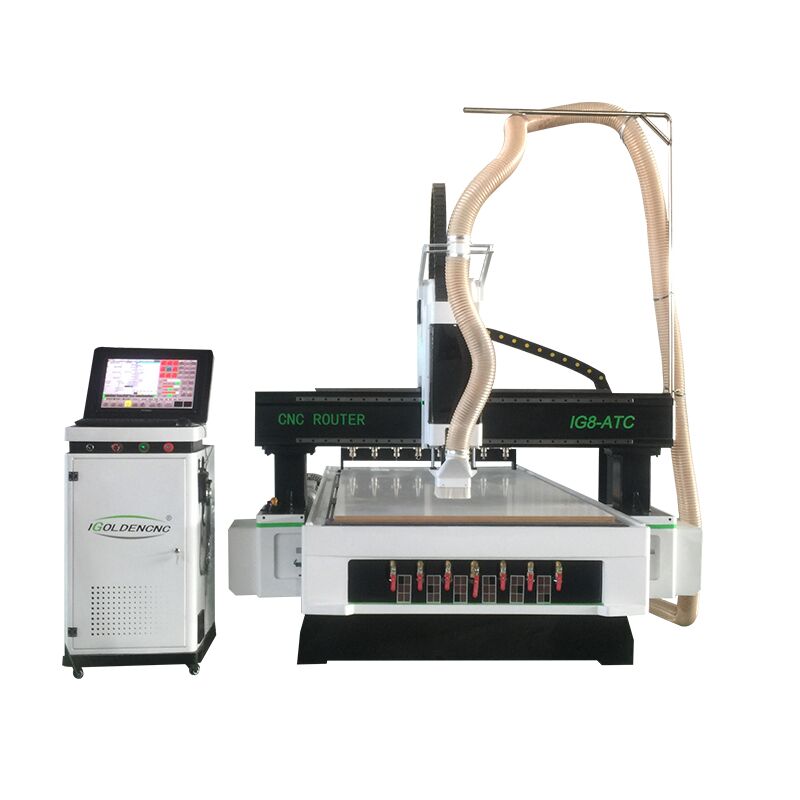

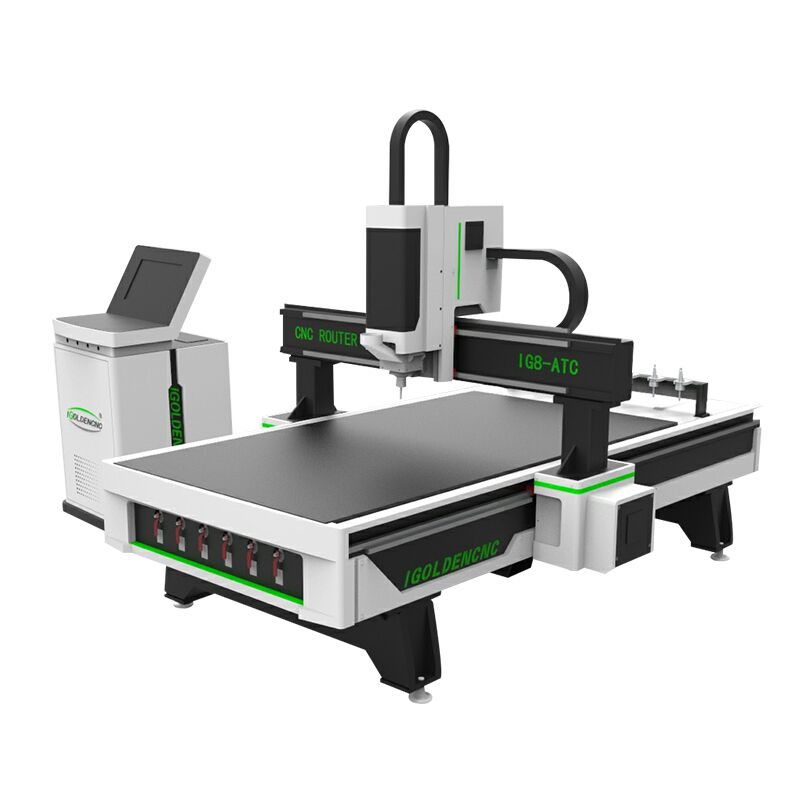

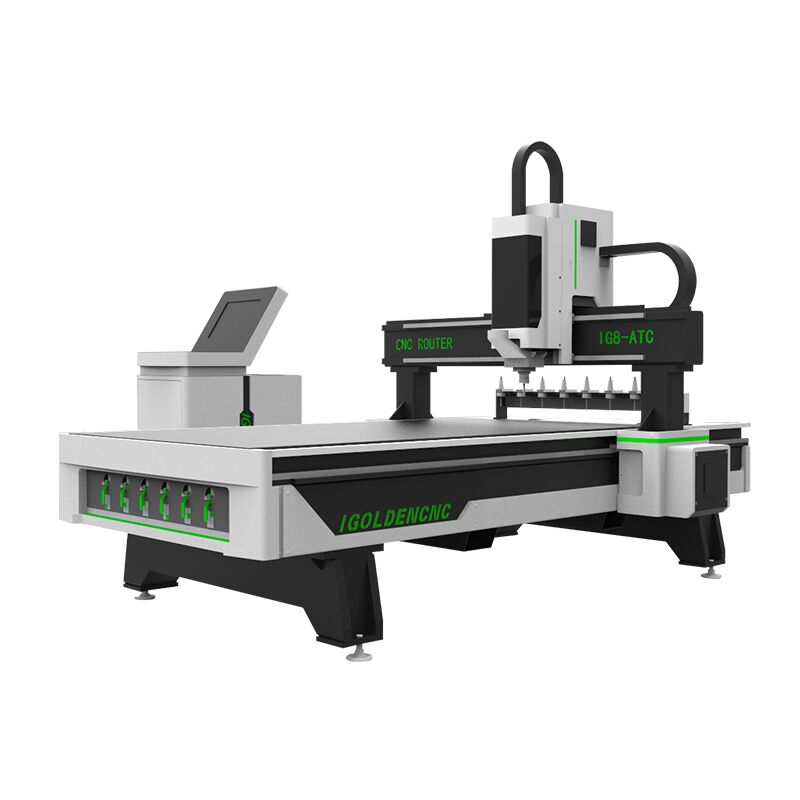

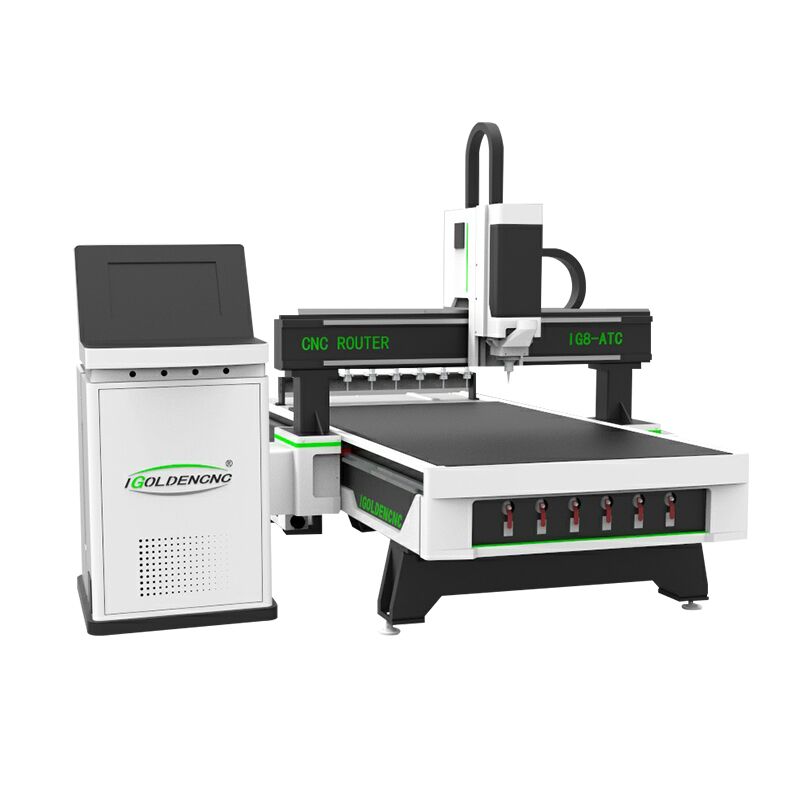

直排自动换刀加工中心

直排自动换刀雕刻机加工中心是一款高端自动换刀雕刻设备，后置直排换刀刀库，可存放多把刀具（根据自身加工需求定制刀库容量），换刀速度快，适合多元化复杂产品的加工，功能广泛：镂空、钻孔、切割、雕刻等。广泛应用于加工实木门装饰扣线、免漆门、免漆橱柜门、家具、板式 卫浴橱柜、音箱，游戏机柜、电脑桌、缝纫机台、乐器、绝缘体、塑料化工件、PCB、动车内体、保龄球轨道、楼梯、抗倍特板、环氧树脂、ABS、PP、PE等碳混合物、亚克力、PVC、密度板、人造石、有机玻璃、塑料以及铜铝等软金属板材的镂铣切割加工。

适用范围

(1)加工实木门装饰扣线、免漆门、免漆橱柜门、家具、板式卫浴橱柜等。

(2)音箱、游戏机柜、电脑桌、缝纫机台、乐器。

(3)绝缘体、塑料化工件、动车内体、保龄球轨道、楼梯、抗倍板材、环氧树脂、ABS、PP等碳混合物。

(4)亚克力、PVC、密度板、人造石、有机玻璃、塑料以及铜铝等软金属板材的镂铣加工。

设备特点

(1)直排自动换刀雕刻机适合多元复杂产品加工或多样加工，功能广泛：镂铣、钻孔、切割、侧铣、倒边等。

(2)跟随直排式自动换刀系统，刀库容量8支，换刀时间只需几秒的时间，效率高。

(3)双轨双边传动机台，是重切削加工机型。

(4)适合多样化、高难度的生产加工模式，属于精度高，效率高的加工设备。

(5)工作台面可整张大板直接吸附加工，不需要经过任何裁切的备料动作，适用范围广。





产品	自动换刀雕刻机	型号	iGW-ATC
功率速度	最大空行速度	50000mm/min
	最大工作速度	30000mm/min
	主轴功率	瀚琪9.0kw风冷换刀主轴
	主轴速度	24000rpm
精度	定位精度	0.03mm
	X,Y轴传动	齿条
	Z轴传动	滚珠丝杠
	重复定位精度	0.02mm
软件	命令语言	G Code
	接口	USB
	软件环境	文泰/ Type3/ Artcam
	Flash存储	128G
使用环境	工作电压	AC220V/380V, 50Hz
	环境温度	0-45℃
	相对湿度	＜85%
注：可根据当地使用环境及条件作出调整。

产品	3轴四工序单头雕刻机	型号	iGW-ATC
机械	床身	T型焊接结构
	龙门	钢结构
	主轴	瀚琪9.0kw风冷自动换刀高速主轴
	台面	真空吸附台面带T型槽
	导轨	台湾上银
	齿条	台湾YYC
	丝杠	台湾TBI
电路	驱动	日本YASKAWA伺服驱动与驱动电机
	减速机	日本SHIMPO
	变频器	台湾台达
	电气元件	法国SCHNEIDER
油路	润滑系统	自动注油
对刀		自动对刀仪
上下料		辅助上下料装置
软件系统	智能控制系统	台湾宝元
选配	主轴	意大利HSD主轴
	台面旋转轴
	自动上下料装置
	双工位工作台面
	定位气缸	90°L型气缸
	智能控制系统	台湾新代
	台面	型材夹具台面/真空吸附台面

经久耐用：采用GB标准钢材

1.立柱与床身采用侧挂式装配，相比传统墩式装配工艺,设备运行更平稳，产品精度更高；

2.重型机身无缝焊接淬火处理，稳定不变形,承重力大,有效减轻共振；

3.铣削连接基准面，一次性整体钻出安装基准孔,装配之后 加工精度更高；

4.加厚方钢龙门，刚性好,稳定性高，保证加工精度。

精度高：品牌零部件

1.台湾原装25导轨法兰滑块，具有刚性强、精度高、磨损小，传动效率高的特点；

2.台湾TBI滚珠丝杠，兼具高精度、可逆性、高刚性和摩擦损失小、高传动效率；

3.台湾原装精密齿条齿轮，不易磨损、合金耐腐蚀、寿命长、精度高；

4.高精度定位气缸，尺寸紧凑，耐久性好，长久使用不变形；

5.精密自动对刀仪，机器自动对刀，精度更高，工作效率更快。

速度快：快、稳、准

1.HSD风冷主轴，9KW风冷主轴，自动换刀、速度高、切削力强、方便快捷；

2.日本安川伺服电机、驱动，工作稳定可靠、转速高、响应快、力矩大，精度高；

3.刀库可放8把刀具；

4.真空吸附台面，有效针对各种大小不同板材进行吸附，吸力大、吸气均匀、工作平稳可靠。
